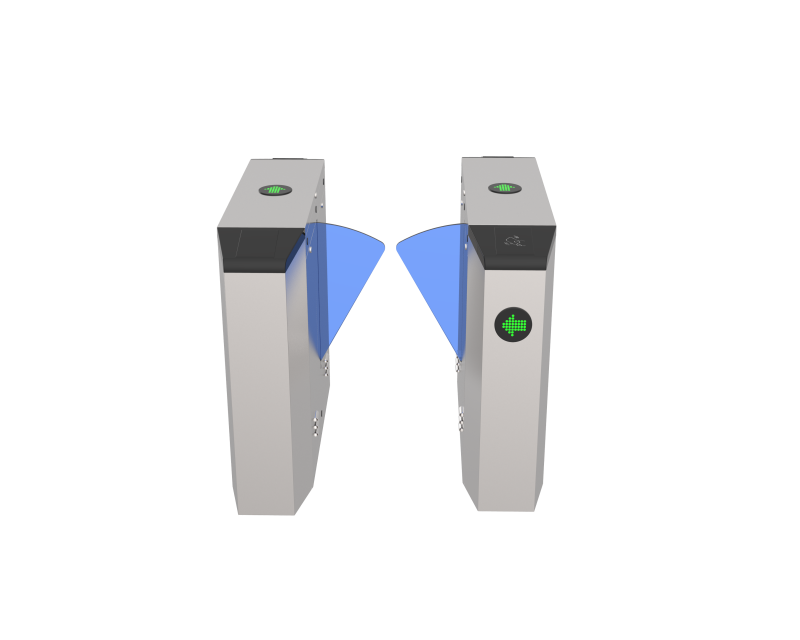

翼閘整個產品機架采用不銹鋼激光切割，數控折彎成型，側柱采用開模 PC 材質立柱膠殼，造型 簡潔美觀，集成各類讀卡器、指紋等，可方便的將 ID 卡、IC  卡等讀寫設備集成在本設備上，從 而為出入人員提供有序文明的通行方式，并可杜絕非法人員進出，同時為了滿足消防通道的要求， 在本系統中設有專用消防按鈕接口，以便在緊急情況下閘門自動打開，組織人員疏散。

組成部分：

1. 產品結構主要由機械系統和電控系統兩大部分組成。

2. 機械系統結構：機箱作為載體，其上安裝有方向指示燈、讀寫裝置、紅外線傳感器等；機芯 部分主要由機芯、傳動軸、閘門組成。

3. 電控系統由控制板、紅外傳感器、方向指示燈、限位開關、電機、電源等組成。

4.  讀卡器（自備）：讀取卡上信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）；

5. 控制板：產品的核心部件，它接收讀寫器和紅外線傳感器的信號，并對這些信號進行邏斷和 處理后，再向方向指示燈、電機發出執行命令；

6. 限位開關：控制閘門轉動的位置；

7. 紅外傳感器：檢測行人位置和保護作用；

8. 系統檢測到有非法進入通道的行人時，發出提示；

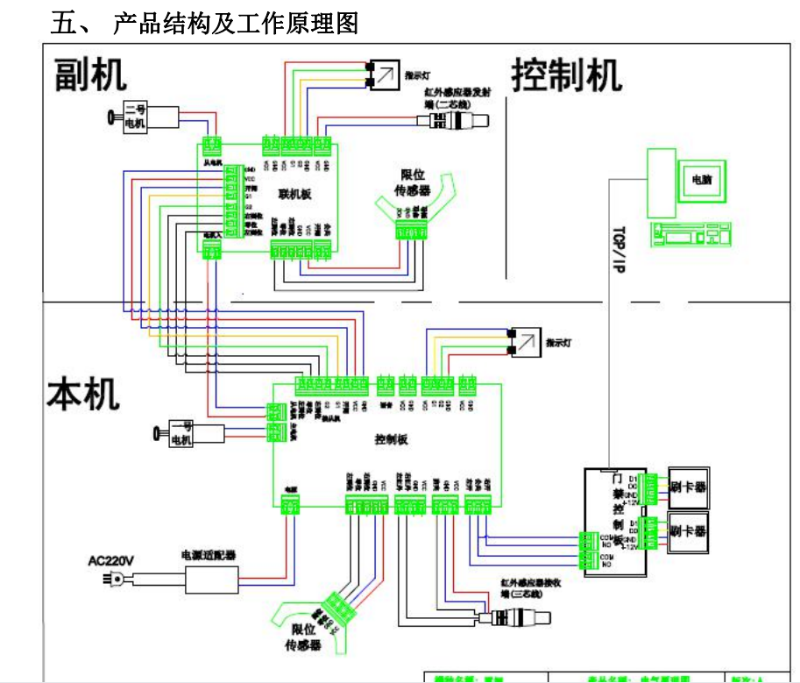

系統工作原理

1.開閘方式，打開電源，5秒鐘后系統自動進入工作狀態。

2. 讀卡器讀到卡時，蜂鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到 的信息進行判斷、處理，并向主控制板發出申請通過信號；

3. 主控板接收到讀寫器和紅外線傳感器信息，并進行綜合判斷處理后，向電機發出控制信 號，使方向指示燈轉為綠色箭頭通行標志，電機運轉 ，限位開關感應到感應片，給出到位信 號，電機停止轉動；

4. 電機轉動一定角度，閘門打開（常開模式時，電機不動作），允許行人通過；

5. 行人根據指示燈標志指示通過通道后，紅外傳感器檢測行人通過通道全過程，并不斷向主控 板發出信號，直至行人完全通過通道；

6. 若行人忘記讀卡或讀無效卡進入通道時，系統禁止行人通行（常開模式 ，閘門將關上；常閉 模式，閘門不動作；）
