三桿式閘機的 產品結構主要由機械系統和電控系統兩大部分組成。

     1.機械系統結構：機箱作為載體其上安裝有讀寫器、方向指示燈等；機芯主要由主軸、電磁鐵、 齒狀凸輪、定位凸輪、限位開關、阻尼器、彈簧、掉桿裝置組成。

     2.電控系統主要組成有：控制板、方形電磁鐵、圓形電磁鐵、限位開關、方向指示燈、空氣開 關、電源等； 4. 讀卡器（自備）：讀取卡上信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）。5. 控制板：產品的控制主板，它接收讀寫器或開關按鈕進出閘信號，并對這些信號進行邏斷和 處理后，再向方向指示燈、方形電磁鐵發出執行命令； 6. 限位開關：控制閘門轉動的位置。信號）；

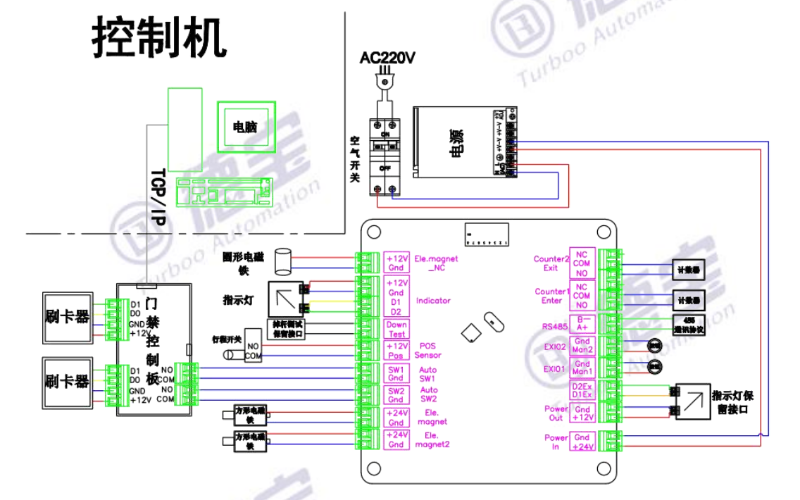

工作原理圖片

系統工作原理主要有以下幾個方面：

       1.打開電源，5 秒后系統進入工作狀態； 2. 讀卡器讀到通過授權的卡時，蜂鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到 的信息進行判斷、處理，并向主控制板發出申請通過信號； 3. 主控板接收到讀寫器或開關按鈕進出閘信息，并進行綜合判斷處理后，向電磁鐵發出控制信號，使燈光轉為綠色通行標志，電磁鐵得電吸合 ，行人通過，閘桿轉動； 4. 行人根據指示燈標志指示通過通道后，閘桿轉到 120°角度限位開關感應到位，給出到位信號， 電磁鐵失電復位.
